Apa itu Terminal Blocks? Fungsi, Manfaat dan Teknologinya untuk Sistem Otomasi Industri

Teknologi Terminal Block mengalami perkembangan signifikan sejak Phoenix Contact memperkenalkan produk pertamanya pada tahun 1928. Perusahaan ini kemudian menjadi pelopor dalam teknologi koneksi listrik yang kini digunakan secara luas di berbagai sektor industri.

Sebagaimana telah diketahui, bahwa sistem instalasi listrik modern membutuhkan metode koneksi yang cepat, andal dan memiliki skalabilitas yang tinggi.

Push-X Technology merupakan inovasi mutakhir dari Phoenix Contact yang dapat menjawab kebutuhan tersebut. Inovasi ini menyediakan sistem wiring tanpa tools yang dapat mengurangi waktu instalasi secara drastis.

Teknologi ini juga menyumbang penurunan insertion force secara signifikan, sehingga berkontribusi dalam mengurangi kelelahan pada operator selama proses instalasi.

Push-X terminal blocks mendukung spesifikasi teknis yang mengesankan, dengan conductor cross-sections mulai dari 0,75 mm² hingga 25 mm², arus hingga 76 A dan tegangan hingga 1000 V.

Pada kesempatan ini, tim Bawalaksana.id ingin membahas tentang manfaat dan kelebihan Phoenix Contact Terminal Block secara garis besar.

Dalam artikel ini, kami ingin membahas lebih detail terkait teknologi yang terdapat pada Terminal Blocks, terutama inovasi yang diciptakan oleh Phoenix Contact sebagai manufaktur yang memiliki keahlian di bidang Electrification, Networking and Automation.

Pada kesempatan ini, kami ingin fokus kepada Push-in Technologi yang terdapat pada Terminal Block yang telah digunakan dalam proses wiring panel listrik selama lebih dari 47 tahun (sejak 1978).

Apa itu Terminal Block dan Apa Manfaatnya?

Mengutip dari Digikey, terminal block adalah alat yang berfungsi sebagai penghubung sistem kelistrikan yang modular dan memberikan interkoneksi yang aman dan handal. Terminal block dapat mengisolasi berbagai jalur kabel listrik (multiple wires) dalam satu housing sehingga distribusi power menjadi mudah dan efektif

Perlu diketahui, bahwa blok terminal listrik pada umumnya terdiri dari berbagai komponen utama, seperti:

• Insulated Frame: Rangka yang tidak menghantarkan listrik.
• Current-Carrying Element: Bagian yang berfungsi untuk mengalirkan arus listrik, dapat terbuat dari tembaga, kuningan atau metal konduktif lainnya.
• Clamping Component: Merupakan penjepit yang dapat menahan kabel listrik di tempatnya sehingga dapat menciptakan koneksi listrik yang baik antara kabel dengan bagian konduktif di dalam terminal block.

Fungsi dan Manfaat Terminal Block

Terminal block berfungsi untuk menciptakan interkoneksi yang cepat untuk menghubungkan dan mengelola kabel listrik di dalam panel listrik atau kabinet.

Blok ini berfungsi sebagai sentral koneksi untuk sistem kelistrikan dari sebuah sistem, konstruksi, infrastruktur, security atau otomasi untuk sektor industri modern.

Blok terminal listrik menyediakan metode untuk mengorganisir penyambungan kabel dengan aman, cepat dan andal. Terdiri dari komponen-komponen yang modular (dapat dibongkar-pasang) dan sekaligus menjadi hub utama untuk saluran listrik dalam suatu sistem.

Teknologi blok terminal ini telah ditemukan sejak lebih dari satu abad. Secara garis besar, memiliki fungsi vital untuk membuat pengaturan, perawatan dan troubleshooting terkait kelistrikan menjadi lebih mudah.

Aplikasi Terminal Block di Berbagai Sektor Industri dan Komersial

Blok terminal menjadi hal wajib untuk setiap aplikasi industri dan komersial yang melibatkan sistem kelistrikan. Implementasinya dapat ditemukan pada beberapa fasilitas yang kritis seperti berikut:

• Manufaktur
• Plant sistem otomasi industri
• Marine environment (armada kelautan dan ekosistemnya)
• Operasi pertambangan dan pengeboran minyak
• Infrastruktur transportasi modern dan penerangan
• Infrastruktur penerbangan
• Infrastruktur bangunan

Berikut ini adalah beberapa manfaat aplikasi terminal blocks pada berbagai sektor:

• Power Distribution: Mendistribusikan aliran listrik dari sumber energi ke berbagai peralatan, mesin dan sistem.
• Industrial control: Digunakan secara luas untuk menghubungkan motors, sensors dan komponen-komponen sistem otomasi.
• Building Infrastructure: Berperan penting dalam menyalurkan energi untuk HVAC system, serta menghubungkan sensor dan aktuator yang bertugas untuk mengatur suhu dalam ruangan agar dalam batas yang telah ditentukan.
• Transportation Systems: Memiliki fungsi yang critical untuk mengatur traffic lights, traffic signals, railway systems dan airport lighting.
• Renewable energy: Digunakan dalam sistem kelistrikan untuk infrastruktur energi terbarukan yang memanfaatkan cahaya matahari atau angin. Peran utamanya adalah untuk mengatur distribusi energi secara aman dan efektif.

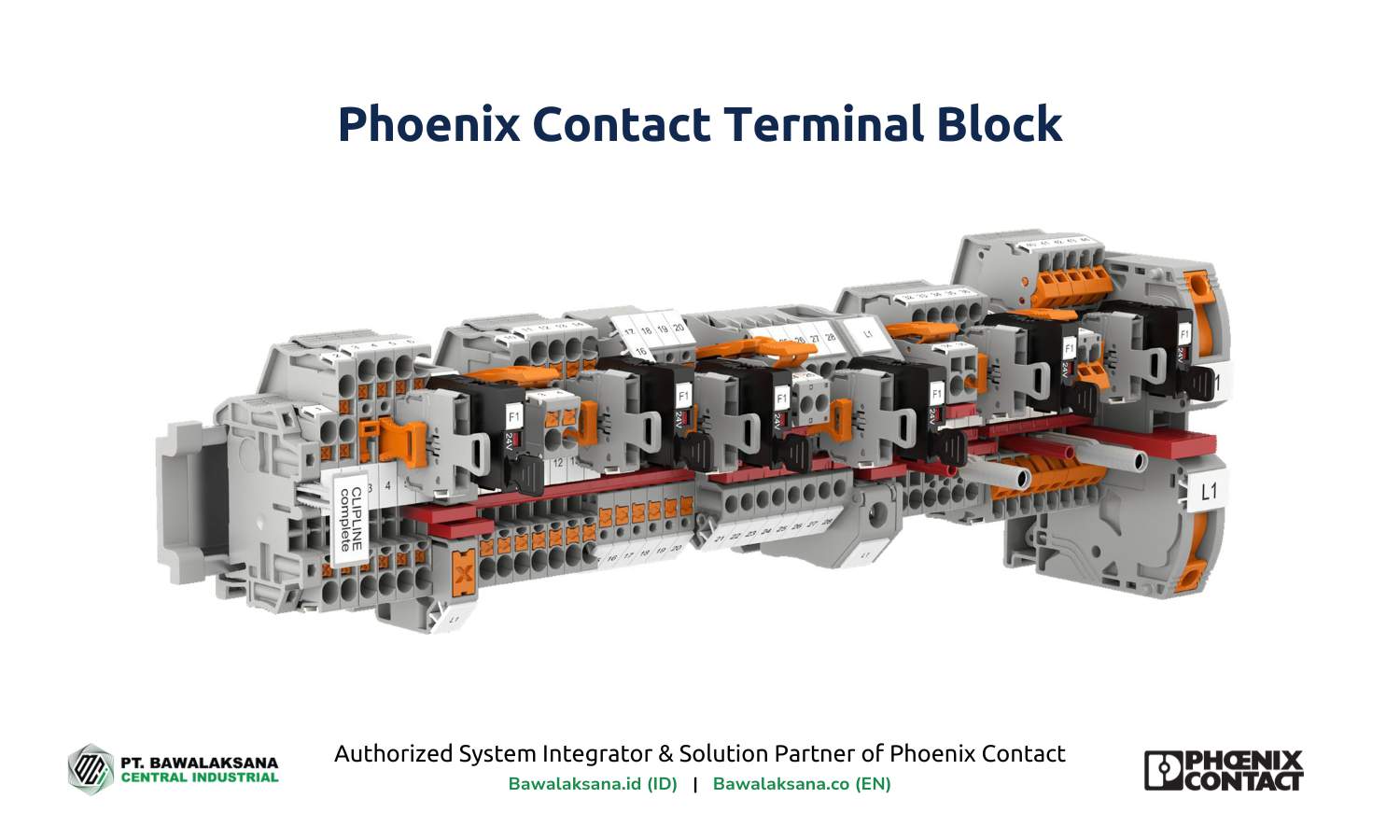

Keunggulan Phoenix Contact Terminal Blocks

Phoenix Contact terminal blocks memiliki beberapa keunggulan penting dalam meningkatkan efisiensi dan reliability di sektor industri, khususnya dalam aspek electrical connection.

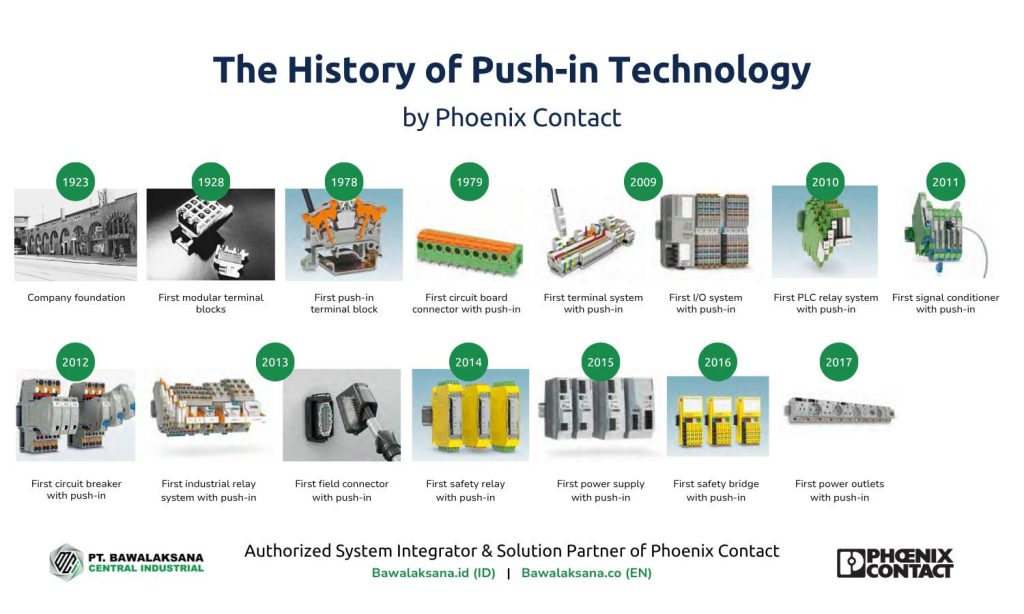

Adalah Push-in Technology yang mulai diperkenalkan semenjak tahun 1978 kemudian berkembang dan terus digunakan hingga sekarang. Inovasi koneksi untuk terminal block ini menawarkan fleksibilitas lengkap yang memungkinkan berbagai jenis koneksi kelistrikan di sektor industri dapat dikombinasikan secara bebas dalam satu sistem.

Inovasi ini sangat penting dan berharga ketika Anda ingin membuat instalasi kelistrikan standar industri yang bisa beradaptasi dengan berbagai macam teknologi dan memenuhi persyaratan industri terbaru.

Berikut ini adalah beberapa keunggulan terminal blocks dengan menggunakan Push-in Technology dari Phoenix Contact:

• Desain terminal blocks ini dilengkapi dengan double function shaft, sehingga dapat menjembatani antara terminal point yang satu dengan lainnya.
• Tersedia fitur testing melalui beberapa tes point yang terintegrasi, sehingga tidak perlu melepas konduktor atau bridge saat troubleshooting. Fitur ini dapat menghemat banyak waktu saat maintenance dilakukan.
• Memiliki durabilitas yang sangat baik untuk jangka panjang dalam menghadapi berbagai tantangan berbagai lingkungan.
• Memiliki kualitas yang konsisten dan melampaui standar industri, berkat pengujian yang komprehensif selama proses produksi.

Push-in Technology, Fitur Penting untuk Terminal Block dari Phoenix Contact

Phoenix Contact mengembangkan sistem Push-in Connection yang berguna untuk menyederhanakan proses wiring (menyambungkan kabel) pada blok terminal.

Push-in Technology memberikan pengalaman proses instalasi yang lebih mudah secara signifikan.

Teknologi ini beroperasi dengan prinsip sederhana, yaitu fungsi mechanical terpisah dari fungsi electrical. Manfaat dari teknologi ini adalah untuk memberikan koneksi yang reliable tanpa membutuhkan peralatan atau training khusus.

Pada saat ini terdapat dua jenis teknologi Push-in pada terminal block Phoneix Contact, yaitu:

• Push-in Connection: Mulai digunakan pada tahun 1978 dan diperlukan ferrule untuk membuat koneksi pada kabel.
• Push-X Connection: Mulai diperkenalkan pada tahun 2024 dan dapat menerima kabel dengan atau tanpa ferrule.

Berikut ini adalah beberapa manfaat penting dari fitur Push-in Technology pada terminal block dari Phoenix Contact:

Tool-Free Wiring dan Kedap Udara untuk Menghadapi Tantangan Lingkungan yang Ekstrim

Terminal block dari Phoenix Contact tidak hanya menawarkan kemudahan dalam membuat koneksi kabel listrik. Namun juga untuk memberikan keandalan dan ketahanan yang baik untuk menghadapi lingkungan yang ekstrim dan korosif.

Pada terminal block ini menggunakan konduktor yang solid atau wires dengan crimped-on ferrules yang dapat dimasukkan secara langsung ke clamping point hingga mencapai stop. Aman dan tanpa alat yang khusus untuk melakukannya.

Lebih dari itu, fitur seperti ini dapat memberikan tingkat keamanan dan ketahanan level tinggi dengan apa yang disebut dengan gas-tight connection. Karenanya, koneksi listrik yang dihasilkan kedap gas, serta mencegah udara atau kelembapan masuk ke dalam sambungan.

Pada seri terbaru, Push-X Technology, dapat menerima berbagai ukuran wired (kabel) baik dengan atau tanpa ferrule. Inovasi terbaru dari Phoenix Contact ini memberikan banyak kelebihan seperti ergonomy, safety dan compatibility yang luas.

Conductor Compatibility dalam Rentang 0,34 mm² Hingga 185 mm²

Terminal block dari Phoenix Contact menawarkan berbagai kelebihan yang sangat menakjubkan dalam ranah conductor acceptance. Karena dapat menerima berbagai ukuran dan jenis kabel dalam rentang 0,75 mm² hingga 25 mm², seperti kabel padat, kabel fleksibel dengan ferrules atau kabel yang dipilin (untuk Push-X Connection).

Sementara itu, untuk teknologi sebelumnya, Push-in Connection, konduktor yang menggunakan ferrule tersedia dalam rentang 0.34 mm² dan hingga 185 mm².

Tidak diragukan lagi, bahwa Push-in Technology untuk terminal block dari Phoenix Contact dapat memberikan kemudahan dalam penggunaan, memberikan keamanan, serta efektifitas yang baik dalam hal implementasi dan maintenance.

Pada saat yang sama, blok terminal ini juga memiliki kompatibilitas yang sangat luas. Dengan begitu, kebutuhan terhadap berbagai jenis koneksi yang banyak untuk satu instalasi dapat diminimalkan.

Insertion Force Menurun Secara Signifikan

Berbeda dengan traditional spring solution, blok listrik terminal dari Phoenix Contact tidak membutuhkan daya tekan yang besar untuk membuat koneksi dan menyambungkan kabel.

Oleh karena itu, dapat dikatakan bahwa insertion force menurun hingga 50%. Sebab, solusi pegas yang menjepit kabel pada blok terminal tidak terlalu keras.

Bahkan konduktor fleksibel terkecil pun dapat memicu penyambungan. Sehingga penjepit yang ada di dalam terminal block dapat dipicu dengan mudah untuk mengunci sambungan secara cepat, tanpa membutuhkan tenaga yang signifikan untuk menekan.

Hal ini penting, karena tenaga yang dibutuhkan oleh engineer dalam proses instalasi menjadi lebih sedikit. Dengan begitu, instalasi sambungan listrik menjadi lebih mudah dan mengurangi kelelahan pada operator atau engineer saat mengerjakan projek.

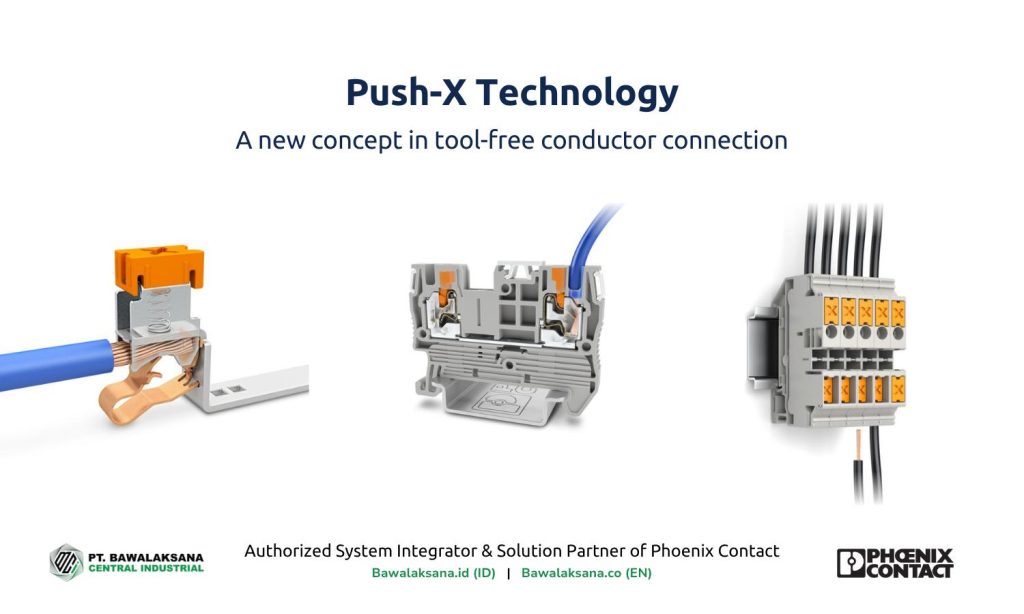

Kelebihan Push-X Technology pada Phoenix Contact Terminal Block

Push-X Technology merupakan metode penyambungan konduktor generasi terbaru dari Phoenix Contact dan ini adalah game changer di sektor terminal block. Inovasi ini menawarkan sejumlah keunggulan signifikan dibandingkan teknologi pada terminal block konvensional maupun jenis koneksi pada generasi sebelumnya seperti screw, spring cage dan push-in terminal.

Berikut adalah kelebihan utama Push-X Technology berdasarkan sumber resmi dan penjelasan teknis terbaru:

Membuat Koneksi Tanpa Alat dan Tanpa Upaya yang Besar

Push-X Connection memungkinkan pemasangan kabel secara langsung tanpa alat bantu (tool-free), baik untuk kabel solid maupun fleksibel, dengan atau tanpa ferrules. Hanya perlu sedikit dorongan pada ruang penjepit, maka koneksi yang solid dapat diperoleh.

Proses Pemasangan Sangat Cepat

Terminal block dengan Push-X Technology memiliki ruang penjepit yang sudah terbuka dan siap menerima konduktor untuk membuat sambungan listrik yang solid. Dengan sedikit dorongan pada ruang penjepit, maka konduksi listrik dapat diciptakan.

Dengan kelebihan ini, maka akan berkontribusi pada waktu instalasi yang cepat dan praktis.

Push-X Technology untuk terminal block ini disebut-sebut sebagai salah satu yang tercepat untuk pemasangan kabel fleksibel, karena hanya memerlukan persiapan minimal pada kabel (cukup menggunakan stripping pliers).

Indikasi Visual dan Akustik

Dari segi visual, tombol push yang berwarna orange dapat diketahui dalam posisi terbuka atau tertutup.

Sementara itu, ketika kabel dimasukkan, maka akan ada suara “klik” sebagai tanda bahwa pegas penjepit aktif. Hal ini menjadi feedback akustik bahwa koneksi telah berhasil dan koneksi yang solid sudah terjadi.

Pelepasan Kabel yang Mudah dan Aman

Untuk melepas kabel, cukup tekan tombol push (berwarna orange). Saat kabel dilepas, pegas penjepit otomatis kembali ke posisi awal (terbuka) dan siap untuk menerima koneksi dari kabel tanpa proses tambahan.

Efisiensi dan Ergonomi

Proses wiring menjadi lebih efisien dengan Push-X Technology, sehingga dapat mengurangi waktu instalasi dan kelelahan teknisi akibat gerakan berulang. Hal ini sangat bermanfaat untuk pekerjaan massal atau di lingkungan produksi yang padat karya.

Kompatibel untuk Semua Jenis Kabel

Push-X Connection dapat mengakomodasi semua jenis konduktor, baik rigid atau kaku maupun fleksibel, dengan atau tanpa ferrules. Bahkan kabel fleksibel dengan penampang sangat kecil pun dapat dikoneksikan dengan mudah dan aman, selama berada pada rentang 0,75 mm² hingga 25 mm².

Fleksibilitas dan Kompatibilitas Sistem

Push-X Connection terintegrasi penuh dengan sistem terminal block CLIPLINE complete dari Phoenix Contact. Hal ini memungkinkan penggunaan berbagai aksesori standar seperti fuse plug, disconnect knife dan komponen lainnya.

Push-X juga kompatibel dengan berbagai tipe terminal block (feed-through, multi-level, knife-disconnect dan lainnya sehingga dapat mengakomodasi berbagai kebutuhan di berbagai sektor industri.

Siap untuk Otomatisasi

Kelebihan Push-X Technology dari Phoenix Contact adalah kesiapannya untuk pemasangan manual maupun otomatis. Inovasi ini membuka ruang yang luas untuk berbagai kebutuhan wiring di industri yang sudah menerapkan otomasi dalam membuat panel listrik.

Sebagai kesimpulannya, Push-X Technology dari Phoenix Contact menghadirkan revolusi dalam koneksi terminal block dengan menggabungkan kecepatan, kemudahan, fleksibilitas dan keamanan pemasangan kabel. Semua kelebihan yang telah kami sebutkan diatas mengantarkan Push-X Connection sebagai solusi terbaik untuk berbagai aplikasi industri modern dan canggih.

PT. Bawalaksana Central Industrial adalah authorized system integrator dan solution partner untuk Phoenix Contact yang dapat memberikan solusi lengkap untuk perusahaan Anda. Kami dapat membantu Anda mulai dari perencanaan, instalasi hingga maintenance secara berkelanjutan.

Kami menyediakan dukungan yang komprehensif untuk implementasi teknologi terbaru dari Phoenix Contact. Dengan begitu, perusahaan Anda bisa mengadopsi inovasi terbaru yang modern dan cerdas.

Sebagaimana yang telah kami sebutkan dalam artikel ini, bahwa terminal blocks dari Phoenix Contact memiliki banyak manfaat pada sektor industri yang critical and demanding.

Koneksi konduktor dengan vibration-resistant dan gas-tight connection dapat mengeliminasi masalah maintenance umum pada terminal block.

Kabar baiknya adalah Phoenix Contact terus berinovasi dan mengembangkan connection technology untuk menjawab setiap tantangan di berbagai sektor industri. Baik untuk control panels, power distribution systems hingga industrial automation solutions.

Terminal blocks dari Phoenix Contact menawarkan keseimbangan yang optimal antara ergonomy, efficiency, safety, dependability dan compatibility.

Mulai ciptakan instalasi listrik yang andal melalui koneksi yang reliable. Silahkan hubungi tim Bawalaksana.id sekarang juga untuk mendapatkan dukungan yang komprehensif.
