SPIRAL COILED MULTI-TUBE THERMO WELDED
E

Polyurethane

Selang Multi-tube Spiral untuk Pneumatik dan Kabel Listrik

Spiral Coiled Multi-tube merupakan selang Polyurethane (PU) berbentuk spiral yang terdiri dari 1 hingga 3 pilihan warna. Memiliki memori elastis yang baik sehingga dapat mempertahankan bentuknya dan rangkaian multi saluran dapat dipisahkan dengan cepat dan mudah.

Download Document

Features

Spiral Coiled Multi-tube merupakan selang multi saluran dengan bentuk spiral yang terbuat dari bahan Polyurethane (PU) berkualitas tinggi.

Dalam proses pembuatannya, selang multi-tube heat-sealed Polyurethane ini menggunakan dua jenis proses yang dikombinasikan secara bersamaan.

Proses Pertama, Menggunakan teknik pengelasan eksklusif (Welding Proprietary) yang menyatukan 2 hingga 3 selang secara permanen, namun tetap memberikan kemudahan ketika ingin diuraikan secara individual (satu per satu) dengan cepat dan mudah.

Proses Kedua, Menggunakan proses thermoforming yang memanfaatkan kemampuan bahan termoplastik yang dapat “mengingat” bentuk aslinya saat terkena panas. Sehingga selang multi saluran ini dapat mempertahankan bentuknya seperti semula setelah mengalami tarik ulur secara berulang.

Kelebihan Spiral Coiled Multi-tube

  • Konfigurasi selang dapat dipesan secara custom dengan kombinasi diameter atau warna berbeda, sehingga memudahkan dalam identifikasi saluran atau kabel.
  • Dapat dipesan dengan disertai kabel tembaga.
  • Masing-masing selang disatukan dengan teknik khusus (head-sealed) secara permanen, namun dapat dipisahkan dengan mudah tanpa menyisakan serbuk residu.
  • Tubing memiliki memori elastis yang baik, sehingga dapat mempertahankan bentuknya setelah mengalami tarik ulur secara berulang.
  • Dapat digunakan untuk kabel multi saluran, udara bertekanan dan vacuum.
  • Memudahkan dalam management saluran udara atau kabel listrik dengan menyatukannya dalam satu rangkaian tubing yang kompak.

Versi standar dari Spiral Coiled Multi-tube tersedia dengan warna dan bentuk yang sangat beragam, sebagaimana yang dijelaskan pada halaman ini.

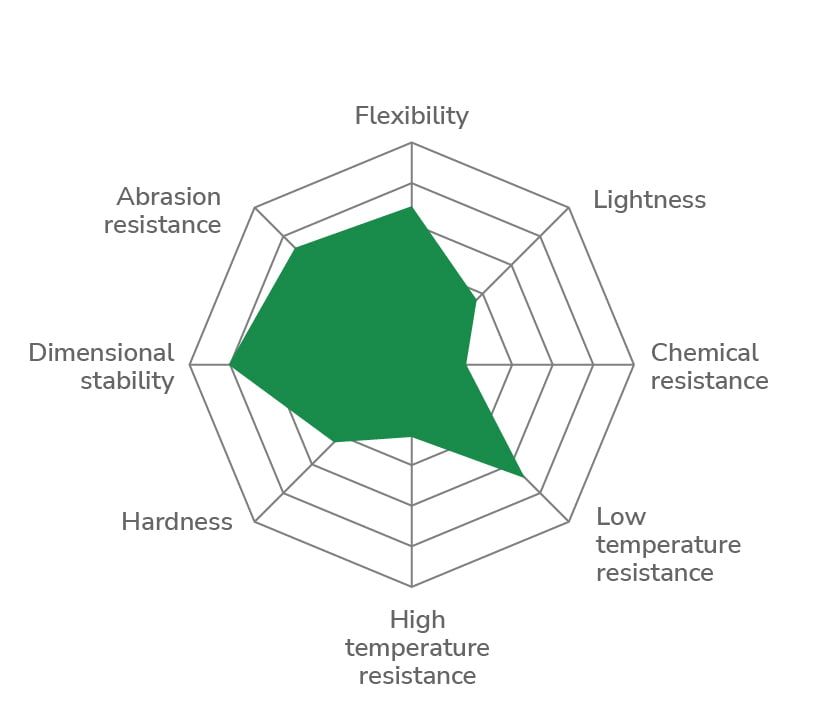

SPIRAL COILED MULTI-TUBE THERMO WELDED - chart

Disamping itu, kami juga menerima permintaan custom order untuk kombinasi antara ukuran diameter tubing, warna dan konfigurasi yang berbeda-beda. Baik yang sudah dilengkapi kabel tembaga atau hanya sekedar tubing udara.

Anda dapat membuat request untuk menyatukan berbagai varian ukuran atau warna serta menggabungkannya menjadi satu-kesatuan.

Dengan layanan custom advance untuk produk Spiral Coiled Multi-tube dari kami, memberikan keleluasan bagi Anda untuk memaksimalkan aplikasi dan efisiensi di industri modern.

Dapatkan produk selang multi saluran spiral sekarang juga hanya di PT. Bawalaksana Central Industrial, distributor resmi Mebra Plastik Italia.

Mulai berbicara dengan tim Sales Engineer kami sekarang, untuk mendapatkan informasi lengkap dan penawaran terbaik.

Referensi: Jenis-jenis Pelindung Kabel dan Aplikasinya untuk Manufaktur

On demand

  • Pipes of different diameters;
  • Different color tubes;
  • Polyurethane tubes of various products;
  • Sheathed and heat-sealed electric cables;
  • Different configurations of the pipe arrangement;

Sector

INDUSTRIAL

Applications

INDUSTRIAL AUTOMATION

VACUUM

MACHINE TOOLS

Products & Details

MULTITUBES CONFIGURATION

COD23
STANDARD**SMTPA x2 tubi lineare non cordato nero
LINEAR*Licona MTPAX3 tubi triangolare nero non cordato
STANDARD COLORScodice colore mtpu x2 spiralecodice colore mtpu x3 spirale

2-PIPES MULTITUBE

 External Ø (mm)Internal Ø (mm)Spiral length (m)Spiral diameter (mm)Number of turnsLinear meters (m)Operating lenght (m)
SMT98C2X4X242xxxxxxxxxx
SMT98C2.5X4X242.5xxxxxxxxxx
SMT98C2.7X4.3X24.32.7xxxxxxxxxx
SMT98C4X6X264xxxxxxxxxx

3-PIPES MULTITUBE

 Ø esterno (mm)Ø interno (mm)Spiral length (m)Spiral diameter (mm)Number of turnsLinear meters (m)Operating lenght (m)
SMT98C2X4X342xxxxxxxxxx
SMT98C2.5X4X342.5xxxxxxxxxx
SMT98C2.7X4.3X34.32.7xxxxxxxxxx
SMT98C4X6X364xxxxxxxxxx


Pressure & temperature

^

Operating temperature: from -40°C to 60°C

^

Safety factor on working pressure: 3:1
