Jenis-jenis Pelindung Kabel Listrik dan Spesifikasinya untuk Industri

Setelah menjelaskan tentang Fungsi dan manfaat pelindung kabel pada artikel sebelumnya, dalam kesempatan ini tim Bawalaksana.id akan memaparkan jenis-jenis pelindung kabel listrik untuk industri, otomotif dan sistem kelistrikan secara umum.

Terdapat berbagai jenis cable protection yang tersedia di pasaran. Masing-masing dirancang untuk memenuhi kebutuhan spesifik dalam berbagai aplikasi industri dan manufaktur.

Jenis pelindung kabel yang kami bahas dapat digunakan untuk aplikasi sebagaimana berikut:

• Industrial robots
• Sistem otomasi pneumatik
• Drag chain atau cable carrier chain
• Produk otomotif dan elektronik
• Industri minyak dan gas
• Pabrik pengolahan metana dan hidrogen
• Gedung perkantoran atau perumahan

Kami telah memberikan detail spesifikasi dan kelebihan dari setiap cable protection yang telah kami sebutkan.

Diantaranya ada juga yang perlu dipesan secara custom untuk digunakan sebagai saluran kabel yang sudah disertai kawat tembaga di dalamnya, khususnya untuk jenis multi saluran.

Berikut ini adalah beberapa jenis pelindung kabel listrik, spesifikasi dan kelebihannya yang telah dirangkum rangkum secara lengkap oleh tim Bawalaksana.id.

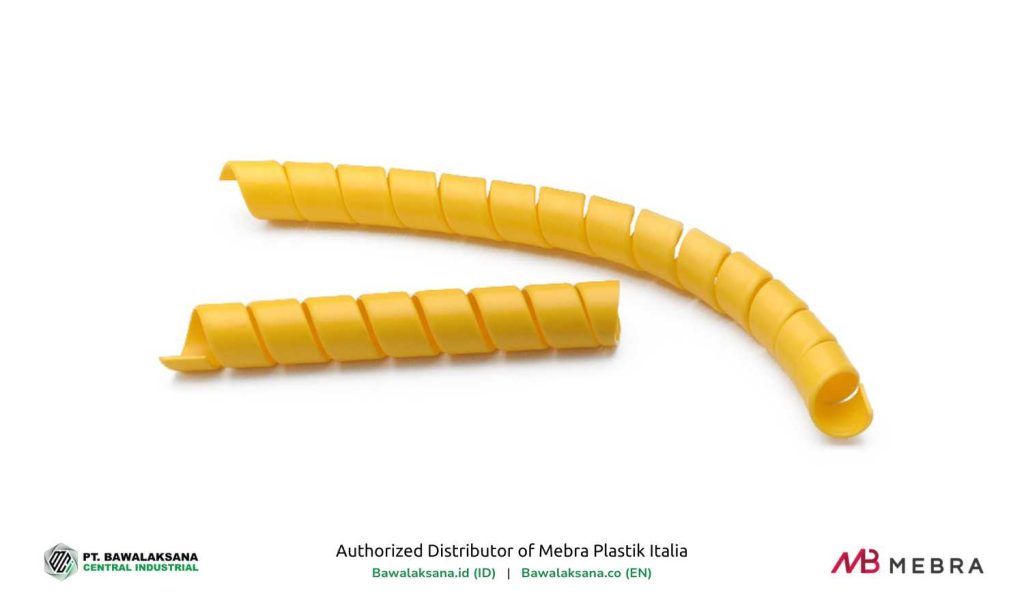

Penutup Kabel Spiral (General Purposes)

Penutup kabel spiral (general purposes) banyak ditemui disekitar kita, seperti pada kabel charger atau peralatan komputer. Fungsi utama penutup kabel berbentuk spiral adalah untuk mengorganisir serangkaian kabel yang terurai sehingga dapat ditata dengan rapi dan terlindungi dengan baik.

Pada umumnya, pelindung spiral menggunakan bahan HDPE (High Density Polyethylene) atau dapat juga terbuat dari logam, tergantung pada aplikasinya.

Pelindung jenis spiral seperti ini cocok untuk aplikasi di mana kabel perlu satukan secara teratur sesuai channel-nya dan mendapatkan perlindungan yang cukup dari gesekan mekanis.

Namun, perlu diketahui bahwa pelindung kabel spiral tidak untuk digunakan pada kasus mobilitas tinggi seperti robot industri atau drag chain. Sebab ketahanannya terhadap abrasi, UV dan kelembapan tidak cukup baik.

Meskipun pelindung spiral sangat fleksibel penggunaannya untuk berbagai ukuran kabel (general purposes), namun sebenarnya Anda juga perlu menyesuaikan ukuran pitch (lebar) yang tepat sesuai aplikasi.

Demikian pula dengan ketebalan bahan spiral perlu menyesuaikan dengan tujuan pemasangannya. Sehingga perlindungan kabel dapat lebih maksimal dan proporsional.

Salah satu pembungkus kabel spiral (general purposes) yang terbaik menurut kami adalah HDPE Protection Spiral dari Mebra Plastik Italia.

Pipa Pelindung Rigid (ATEX Environment)

Pipa pelindung kabel yang rigid dan bersifat antistatis sangat diperlukan pada industri-industri yang sangat khusus, seperti pengolahan minyak dan gas, metana dan hidrogen. Lingkungan industri seperti ini dikenal dengan istilah ATEX Environment.

Lingkungan ATEX sangat rentan terhadap listrik statis dan debu yang dapat memicu munculnya percikan api sehingga akan berujung pada kebakaran.

Pada aplikasi khusus seperti ini, bahan selang atau pengaman kabel yang digunakan pun tidak boleh sembarangan. Artinya perlu dipastikan sudah memenuhi standar untuk bisa digunakan pada ATEX Environmet.

Pada umumnya, terbuat dari bahan seperti polyurethane (PU), PVC, logam atau bahan komposit yang kuat dan tahan terhadap benturan. Bahan-bahannya dibuat dengan mendapatkan penanganan khusus oleh tim R&D manufaktur sehingga dapat mencegah munculnya listrik statis yang bisa menimbulkan percikan api.

Kabar baiknya, pembungkus kabel rigid untuk lingkungan ATEX sebenarnya tidak harus yang terbuat dari logam. Namun, bisa juga dari bahan polimer berkualitas tinggi yang kuat dan tahan gesekan.

Misalnya selang PU 98 Antistatic yang memiliki tingkat kekerasan 52/55 Shore D. Artinya, pipa pelindung kabel tersebut tidak mudah rusak, tahan gesekan dan cukup keras untuk melindungi kabel dari kerusakan mekanis.

Adapun kelebihan yang dimiliki oleh pengaman kabel rigid Polyurethane 98 Antistatic adalah sebagaimana berikut:

• Dapat digunakan di lingkungan ATEX, grup 2, 2/3 kategori G&D, zona instalasi 1, 2.
• Berbahan dasar Polyurethane tiga lapis dan fleksibel yang memiliki resistivitas listrik permukaan <= 10^6 Ohm menurut ISO 8031:2009(E).
• Electrical and mechanical resistance, sehingga aman untuk digunakan di industri minyak dan gas, atau industri yang mengolah metana dan hidrogen.

Pelindung kabel tahan panas dan ATEX terbuat dari bahan khusus yang dapat menahan gesekan mekanis, listrik statis yang dibuat dari bahan Polyurethane dengan formulasi khusus.

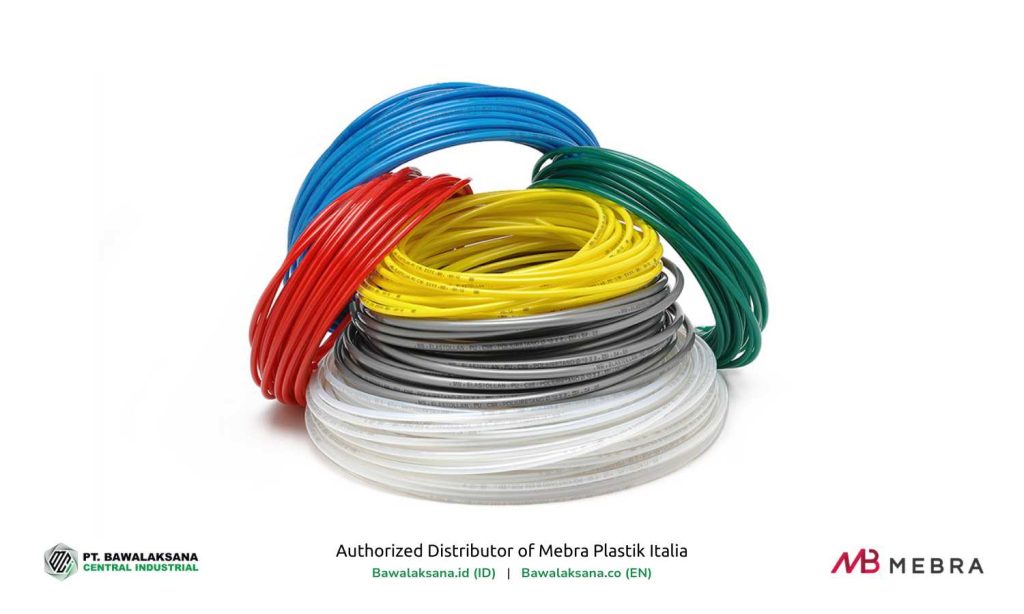

Pelindung Kabel Fleksibel yang Keras dan Kuat

Pelindung atau selongsong kabel fleksibel dengan karakteristik yang keras dan kuat sangat dibutuhkan pada sejumlah aplikasi di industri, bahkan untuk perkantoran atau rumah tangga.

Misalnya untuk sistem otomasi industri yang memiliki kondisi cukup ekstrim, namun tetap terkontrol. Atau pada industri yang banyak menggunakan machine tools, vacuum serta rantai kabel (drag chain) untuk robots dan mesin 3D.

Pelindung jenis ini cocok untuk aplikasi dimana kabel perlu dilindungi dari kerusakan ringan dan membutuhkan sedikit fleksibilitas, namun tetap mengharapkan tingkat kekerasan yang cukup dan tidak mudah rusak.

Salah satu rekomendasi terbaik kami adalah Polyurethane ELASTOLLAN® C 98 dengan kelebihan sebagaimana berikut:

• Memiliki kualitas yang konsisten dengan stabilitas termal dan ketahanan mekanis yang sangat baik.
• Produk tidak mudah rusak dan aus, sehingga memiliki kinerja yang baik dan umur panjang.
• Karakteristik fleksibel, tidak mudah pecah dan dengan tingkat kekerasan 52 Shore D.
• Salah satu produk unggulan dan memiliki kualitas lebih tinggi daripada Polyurethane MB-Longlife.

Pengaman Kabel untuk Mobilitas Tinggi, Tahan Air, Gesekan dan Puntiran

Jika Anda sedang mencari selang udara atau pengaman kabel yang memiliki stabilitas dimensi yang baik pada suhu tinggi maupun rendah, serta tahan puntiran dan gesekan, maka selang PU 11 WR adalah jawabannya.

Selang Polyurethane 1190 WR merupakan pengaman kabel outdoor yang dirancang untuk tetap awet dan tahan lama ketika digunakan diluar ruangan.

Selang PU 1190 WR telah dirancang khusus untuk dapat melindungi kabel dari paparan air, kelembapan tinggi dan serangan mikroba.

Pelindung kabel jenis ini dapat sering digunakan dalam aplikasi indoor maupun outdoor, seperti:

• Manufaktur modern yang menggunakan sistem otomasi dan robots yang memiliki mobilitas tinggi
• Pengeboran minyak untuk energy chain atau drag chain yang membutuhkan selang tahan gesekan dan puntiran selama operasi di tambang atau rig
• Industri pengolahan makanan untuk melindungi kabel dari panas atau kelembapan
• Aplikasi di daerah pantai dengan kelembapan tinggi

Adapun rekomendasi kami adalah Polyurethane 1190 WR dari Mebra Plastik Italia dengan keunggulannya sebagaimana berikut:

• Tubing fleksibel self-lubricating (dapat melumasi sendiri) sehingga dapat mengurangi gesekan mekanis dan tidak mudah aus.
• Memiliki ketahanan abrasi 3x lipat lebih baik daripada tubing Polyurethane 1190 Extraflex versi biasa.
• Sangat baik digunakan untuk energy chain.
• Tahan puntiran dan tarik ulur secara berulang.

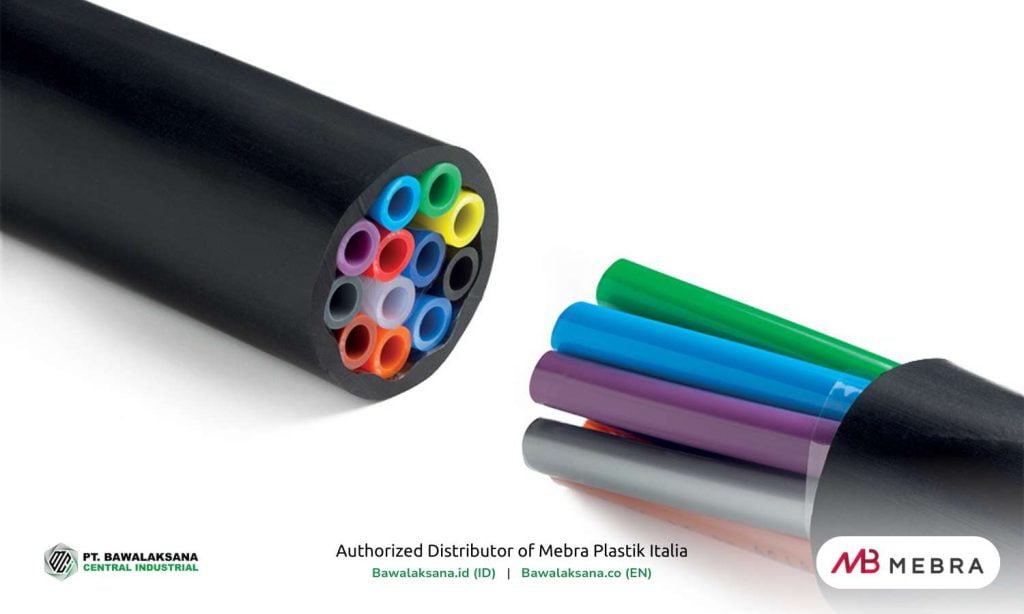

Saluran Kabel Multi-tube Dilengkapi dengan External Protection

Pelindung kabel berikutnya adalah Multi-tube dengan external protection dan merupakan pelindung kabel tahan panas hingga 80°C. Pelindung kabel ini memiliki konfigurasi multi saluran yang dilengkapi dengan external tube untuk proteksi yang lebih kuat.

Pengaman kabel multi saluran memiliki banyak fungsi seperti sistem pneumatik, transfer zat kimia atau untuk sistem otomasi industri secara umum.

Jika Anda ingin mendapatkan multi-tube yang sudah dilengkapi dengan kabel tembaga di dalamnya, Anda dapat melakukan pemesanan secara custom kepada kami. Dikarenakan permintaan untuk produk ini pada umumnya sangat spesifik, Anda bisa mengatur konfigurasi yang advance untuk menyesuaikan dengan kebutuhan di perusahaan Anda.

Misalnya, untuk channel multi saluran terdiri dari berapa kabel, pilihan warna seperti apa, diameter setiap saluran sama ataukah berbeda dan apa jenis external tube yang diinginkan.

Oleh karena itu, jika Anda membutuhkan jenis pelindung kabel seperti ini maka Anda bisa request terlebih dahulu kepada kami. Dengan begitu Anda akan memperoleh jumlah saluran, warna dan spesifikasi yang tepat sesuai dengan aplikasi di industri Anda.

Saluran kabel multi-tube ini sudah dilengkapi dengan kabel tembaga yang tertanam di dalamnya (jika Anda memesan secara custom), sehingga Anda tidak perlu kesulitan untuk memasukkan kabel pada setiap saluran.

Seperti yang telah kami sebutkan tadi, bahwa spesifikasi tubing multi saluran ini terbilang advance dan unik. Penggunaannya bisa diterapkan untuk banyak sektor, mulai dari sistem pneumatik, transfer zat kimia, hingga pengereman udara (sudah memenuhi standar DIN 73378 / 74324).

Salah satu produk terbaik untuk tubing multi saluran adalah Selang PA 12 PHL MB-Longlife® Multi-tube dengan kelebihan sebagaimana berikut:

• Dapat digunakan untuk sistem pneumatik, otomasi industri, otomotif, clutch system, hingga transfer zat kimia dan oli.
• Dapat dipesan secara custom untuk permintaan saluran multi saluran yang dilengkapi kabel tembaga.
• Terdiri dari beragam pilihan multi-tube mulai dari isian 2 hingga 19 dengan berbagai warna, sesuai dengan permintaan.
• Memenuhi regulasi DIN 73378 / 74324 sehingga dapat digunakan untuk sistem pengereman udara di industri otomotif.
• Menjadi saluran pelindung kabel tahan panas yang dapat digunakan untuk aplikasi industri pada suhu -40°C hingga 80°C.

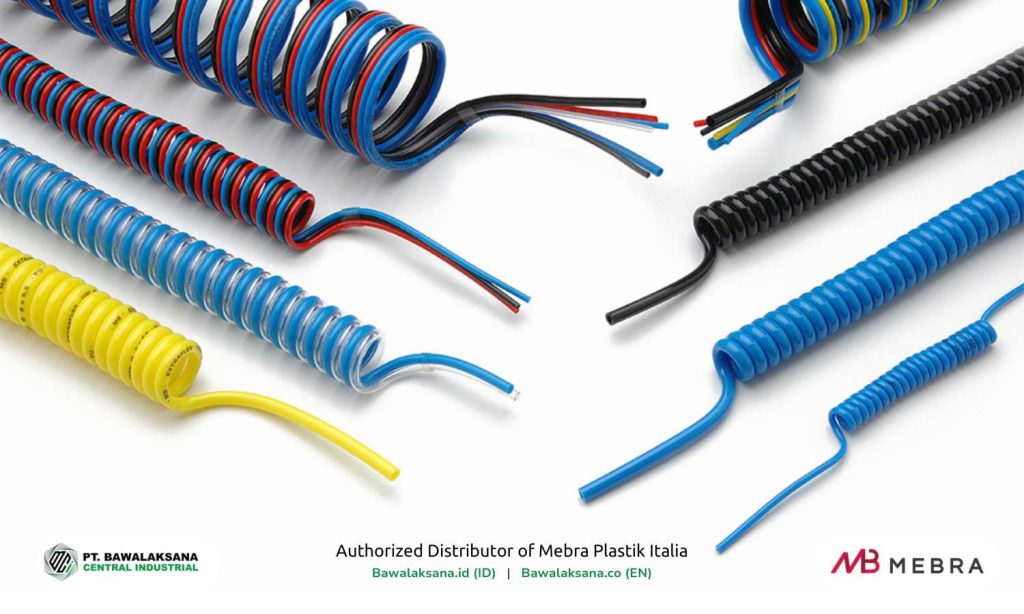

Pelindung Kabel Spiral Multi-Tube

Salah satu jenis pelindung kabel yang banyak dibutuhkan di industri dan manufaktur adalah multi-tube cable protection dengan bentuk spiral ataupun lurus.

Sebagaimana telah kita ketahui, aplikasi industri yang kompleks dengan mobilitas yang tinggi pada sistem otomasi, mengharuskan spesifikasi yang unik untuk produk-produk pembungkus kabel.

Dan pada beberapa jenis pilihan pembungkus kabel yang kami sebutkan disini memiliki keunggulan tersendiri yang khusus dan berbeda daripada yang lainnya.

Ada yang standar yang tidak disertai kemampuan khusus seperti tahan panas, tahan gesekan atau antistatis, namun ada juga yang sudah memiliki fitur yang advance seperti tahan lembab, anti UV, anti mikroba dan tikus.

Oleh karena itu, kami mengingatkan akan pentingnya untuk melakukan konsultasi dengan tim ahli di bidang industri ketika Anda ingin memilih pengaman kabel yang tepat.

Adapun salah satu pelindung kabel multi-tube yang terbaik lainnya menurut kami adalah Spiral Coiled Multi-tube. Kelebihan yang dimiliki oleh selang Spiral Coiled Multi-tube adalah seperti berikut:

• Memiliki bentuk yang spiral dengan memori elastis yang baik, sehingga dapat menghemat space di lokasi manufaktur serta dapat kembali ke bentuk semua setelah ditarik-ulur berulang kali.
• Dibuat dengan teknik pengelasan yang eksklusif untuk menyatukan berbagai saluran selang spiral menjadi satu, namun mudah untuk diuraikan dengan cepat tanpa menyisakan residu.
• Spiral Coiled Multi-tube dapat digunakan untuk pneumatik, vacuum, otomasi industri dan machine tools. Namun, Anda juga dapat memesannya secara custom agar Spiral Coiled Multi-tube dapat dilengkapi dengan kabel tembaga.

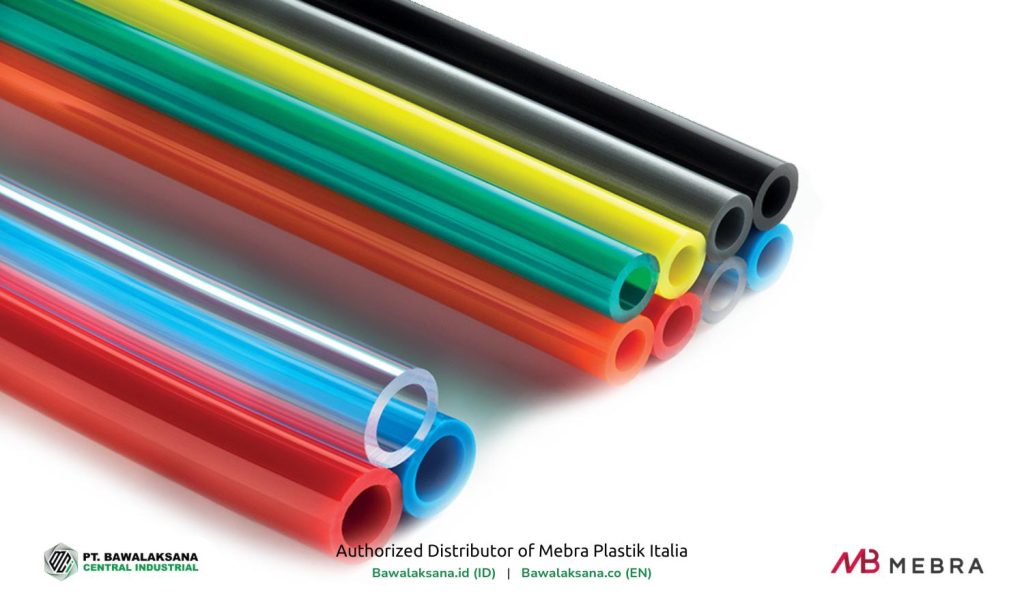

Pembungkus Kabel Multi Saluran Linear

Cable protector multi-tube berikutnya adalah pembungkus kabel yang dibuat dalam konfigurasi linear (lurus) dan tanpa external tube.

Produk ini memiliki fungsi sebagaimana pelindung kabel multi saluran sebelumnya yang dapat digunakan untuk sistem pneumatik, otomasi industri dan machine tools.

Dari segi kelebihan, produk Thermo Welded Multi-tube ini tidak memiliki keunggulan yang spesifik untuk aplikasi industri yang ekstrim (seperti yang telah kami sebutkan sebelumnya).

Namun demikian, produk ini dibuat menggunakan bahan Polyurethane kualitas terbaik sehingga dapat digunakan untuk drag chain atau rantai kabel di manufaktur.

Dengan pilihan konfigurasi yang sangat beragam, Anda dapat memesan secara custom untuk diameter setiap saluran dan warna yang berbeda-beda, mulai dari 2 hingga 12 saluran.

Berikut ini adalah beberapa kelebihan yang dimiliki oleh selang pembungkus kabel Termo Welded Multi-tube:

• Diproduksi menggunakan teknik pengelasan eksklusif, sehingga setiap saluran dapat disatukan secara permanen, namun dapat dipisahkan dengan cepat dan mudah tanpa menyisakan residu.
• Multi saluran digabungkan secara permanen tanpa menggunakan external tube sehingga lebih ringkas, namun tetap kompak dan memudahkan dalam managemen kabel atau saluran.
• Dibuat dari bahan Polyurethane dengan kualitas dan fleksibilitas yang baik, sehingga dapat digunakan untuk sistem pneumatik, otomasi industri, drag chain dan machine tools.
• Konfigurasi warna, ukuran dan jumlah saluran dapat dipesan secara custom termasuk kabel tembaga yang tertanam langsung pada setiap channel.

Pelindung Kabel Anti UV dan Tahan Air

Salah satu jenis cable protection yang penting untuk sistem kelistrikan adalah tubing dari bahan Polyurethane yang tahan UV dan tahan air.

Perlu diketahui, bahwa tidak semua selang dari bahan Polyurethane (PU) atau Polyamide (PA) memiliki ketahanan yang baik terhadap UV, kelembapan dan abrasi.

Sebuah manufaktur yang memproduksi selang pneumatik atau penutup kabel dari bahan PU atau PA perlu melakukan riset dan formulasi yang khusus agar bisa mencapai spesifikasi yang diinginkan.

Salah satu produk selang PU yang dapat digunakan untuk penutup kabel, serta memiliki ketahanan yang baik terhadap UV, kelembapan dan abrasi (gesekan) adalah tubing Polyurethane (PU) 1198 Clear dari Mebra Plastik Italia.

Selang PU 1198 ini memiliki banyak kelebihan khusus yang tidak dapat ditemui pada produk selang Polyurethane pada umumnya, seperti yang kami rangkum dalam poin-poin berikut ini:

• Memiliki tingkat kekerasan 52 Shore D sehingga selang ini tidak mudah rusak karena gesekan mekanis, namun tetap memiliki fleksibilitas yang sangat baik.
• Memiliki ketahanan yang baik terhadap sinar UV pada semua warna, sehingga tidak mudah mengalami degradasi karena sering terpapar sinar matahari.
• Bersifat tahan air, sehingga aman jika digunakan untuk sistem pneumatik yang beroperasi pada lingkungan yang lembab. Sehingga selang tidak mudah mengalami perubahan dimensi dan tidak mudah pecah.
• Ketahanan abrasi yang baik, namun juga memiliki fleksibilitas yang tinggi.
• Warna bening atau clear, pilihan terbaik untuk aplikasi yang membutuhkan pengamatan cairan atau inspeksi visual.
• Lingkup aplikasi yang luas termasuk untuk sistem otomasi industri, pneumatik, vacuum, machine tools, drag chain (pelindung kabel) dan robotika.

Pelindung Kabel Spiral High Flexibility

Rekomendasi terkahir untuk jenis pembungkus kabel berkualitas tinggi adalah selang PU Spiral High Flexibility 1190 Extraflex. Kelebihan dari produk ini adalah memiliki memori elastis yang sangat kuat, sehingga tahan terhadap puntiran dan tarik ulur secara berulang.

Pengaman kabel dalam bentuk spiral mungkin tidak begitu lumrah di lingkungan industri atau instalasi listrik di perumahan. Namun, pada aplikasi yang membutuhkan ruangan yang rapi dan untuk meningkatkan safety, pelindung kabel sangat dibutuhkan.

Berikut ini adalah beberapa kelebihan penting dari pembungkus kabel PU Spiral 1190 Extraflex:

• Memiliki ketahanan yang baik terhadap hidrolisis (kelembapan) dan serangan mikroba yang dapat merusak cable protection
• Tahan abrasi, sehingga pelindung tidak mudah terkelupas yang mengakibatkan kesetrum atau arus pendek.
• Memiliki memori elastis yang sangat baik, sehingga dapat kembali kepada bentuknya seperti semula meskipun mengalami tarik ulur secara berulang.
• Memiliki ketahanan yang baik terhadap pemanjangan yang berlebihan ataupun puntiran secara berulang kali.

Kami memiliki beragam produk spiral hose berkualitas tinggi yang dapat menjawab berbagai tantang ekstrem di industri. Salah satu produk selang spiral terbaik yang juga sangat kami rekomendasikan adalah PA 12 EHF Air MB-Longlife®.

*****

Demikianlah beberapa jenis pelindung kabel yang dapat digunakan untuk sistem kelistrikan yang ada di berbagai sektor industri, termasuk juga untuk perkantoran dan perumahan.

Dengan hadirnya berbagai macam jenis pelindung kabel berkualitas tinggi seperti yang kami sebutkan diatas, maka Anda dapat membangun sistem kelistrikan yang aman dan terlindungi.

Sejumlah pengaman kabel yang kami rekomendasikan dalam artikel ini, kebanyakannya adalah diperuntukkan untuk sistem otomasi, drag chain atau industrial robots di manufaktur. Diantaranya sengaja dirancang dengan spesifikasi khusus untuk mengakomodasi setiap tantangan yang ada di berbagai sektor industri.

Adalah tim R&D profesional dari Mebra Plastik Italia yang merancang tubing industri untuk pengaman kabel yang berdaya tahan tinggi. Perusahaan ini merupakan manufaktur spesialis di bidang selang pneumatik, tubing industri dan cable protector yang sudah berpengalaman lebih dari 50 tahun.

PT. Bawalaksana Central Industrial adalah distributor resmi dari Mebra Plastik Italia yang dapat menyuplai berbagai produk-produk pelindung kabel yang telah kami sebutkan diatas. Kami dapat memberikan support untuk Anda dalam pemilihan jenis, konfigurasi dan spesifikasi yang tepat sesuai aplikasi Anda.

Jika Anda memiliki pertanyaan tentang sejumlah produk pembungkus kabel yang telah kami sebutkan diatas, silahkan berkunsultasi dengan tim Sales Engineer kami.

Klik button konsultasi gratis di bawah ini untuk mulai berbicara dengan tim profesional kami. Kontak kami sekarang untuk mendapatkan rekomendasi dan penawaran terbaik.

Romanta Pinrih Linuwih

Pneumatic Automation System Expert

Artikel ini ditulis dengan kolaborasi bersama Romanta Pinrih Linuwih, ahli di bidang Pneumatic Automation System, untuk memastikan keakuratan dan kualitas tulisan terbaik.
